G-Code im 3D-Druck

G-Code verstehen und sicher anpassen

G-Code ist die Sprache, mit der dein Slicer dem 3D-Drucker Bewegungen, Temperaturen, Lüfter, Pausen und Sonderfunktionen mitteilt. Wer Start-, End- oder Filamentwechsel-Code verändert, kann Abläufe verbessern, aber auch Fehler erzeugen. Deshalb lohnt sich ein solides Grundverständnis.

Wichtig: G-Code ist kein harmloser Textbaustein

Veränderungen am G-Code solltest du nur vornehmen, wenn du verstehst, was der jeweilige Befehl bewirkt. Hersteller können Abläufe durch Firmware- oder Slicer-Updates ändern. Prüfe deine Änderungen nach Updates erneut und halte immer ein unverändertes Originalprofil bereit.

Grundwissen: Was macht G-Code?

Beim 3D-Druck besteht G-Code aus vielen einzelnen Befehlen. Jeder Befehl steuert eine konkrete Aktion: Bewegung, Extrusion, Temperatur, Lüfter, Warten oder interne Maschinenfunktionen.

Bewegung

Befehle wie G0 und G1 bewegen den Druckkopf oder das Druckbett. Parameter wie X, Y, Z und F bestimmen Zielposition und Geschwindigkeit.

Temperatur

Befehle wie M104, M109, M140 und M190 setzen Temperaturen für Hotend und Heizbett oder warten darauf, dass sie erreicht sind.

Maschinenlogik

Start-, End- und Filamentwechsel-G-Code enthalten oft herstellerspezifische Abläufe. Besonders bei Bambu Lab können dort Bewegungen, Reinigung und Synchronisation kombiniert sein.

Typische Befehle schnell erklärt

G28

Referenzfahrt: Der Drucker fährt die Achsen in definierte Ausgangspositionen.

G1 X... Y... Z... F...

Lineare Bewegung. F gibt die Vorschubgeschwindigkeit an.

M104 / M109

Hotend-Temperatur setzen. M109 wartet, bis die Temperatur erreicht ist.

M140 / M190

Heizbett-Temperatur setzen. M190 wartet, bis das Bett die Zieltemperatur erreicht.

M106 / M107

Lüfter steuern. Bei manchen Druckern gibt es mehrere Lüfterkanäle, zum Beispiel P1.

M400

Warten, bis vorherige Bewegungen abgeschlossen sind. Praktisch, wenn Abläufe sauber nacheinander passieren müssen.

Start-, End- und Filamentwechsel-Code

Viele Anpassungen passieren nicht im eigentlichen Modell-G-Code, sondern im Druckerprofil des Slicers. Dort werden Abläufe definiert, die vor dem Druck, nach dem Druck oder beim Filamentwechsel ausgeführt werden.

Start-G-Code

Bereitet den Druck vor: Homing, Aufheizen, Reinigung, Purge-Linie, Lüfterzustand oder herstellerspezifische Routinen.

Filamentwechsel-G-Code

Steuert Abläufe beim Materialwechsel. Hier können Wischbewegungen, Parkpositionen oder Reinigungsbewegungen eingebunden sein.

Bambu Lab G-Codes für den Poop-Abstreifer (X1C und P1S)

Der folgende Praxisabschnitt basiert auf dem bestehenden Code der Seite. Ziel ist es, die Wisch- und Schüttelbewegungen im Start- und Filamentwechsel-G-Code anzupassen.

Achtung bei Bambu-Lab-Profilen

Diese Anleitung wurde nach bestem Wissen verfasst. Dennoch können Herstellerupdates, Slicer-Updates oder geänderte Profile dazu führen, dass Codepositionen nicht mehr exakt passen. Vergleiche deshalb immer mit deinem aktuellen Profil.

Maschinen Start G-Code: Suche diese Stelle im Start-G-Code

G1 X65 F15000; shake to put down garbage
G1 X80 F6000
G1 X95 F15000
G1 X80 F15000
G1 X165 F15000; wipe and shake
M400
M106 P1 S0
;===== prepare print temperature and material end =====

Ersetze den G-Code mit:

G1 X65 F15000; shake to put down garbage
G1 X80 F6000
G1 X95 F15000
G1 X80 F15000
G1 X165 F15000; wipe and shake
G1 X76 F15000
G1 X65 F15000; shake to put down garbage
G1 X80 F6000
G1 X95 F15000
G1 X80 F15000
G1 X165 F15000; wipe and shake
G1 X76 F15000
G1 X65 F15000; shake to put down garbage
G1 X80 F6000
G1 X95 F15000
G1 X80 F15000
G1 X165 F15000; wipe and shake
M400
M106 P1 S0
;===== prepare print temperature and material end =====

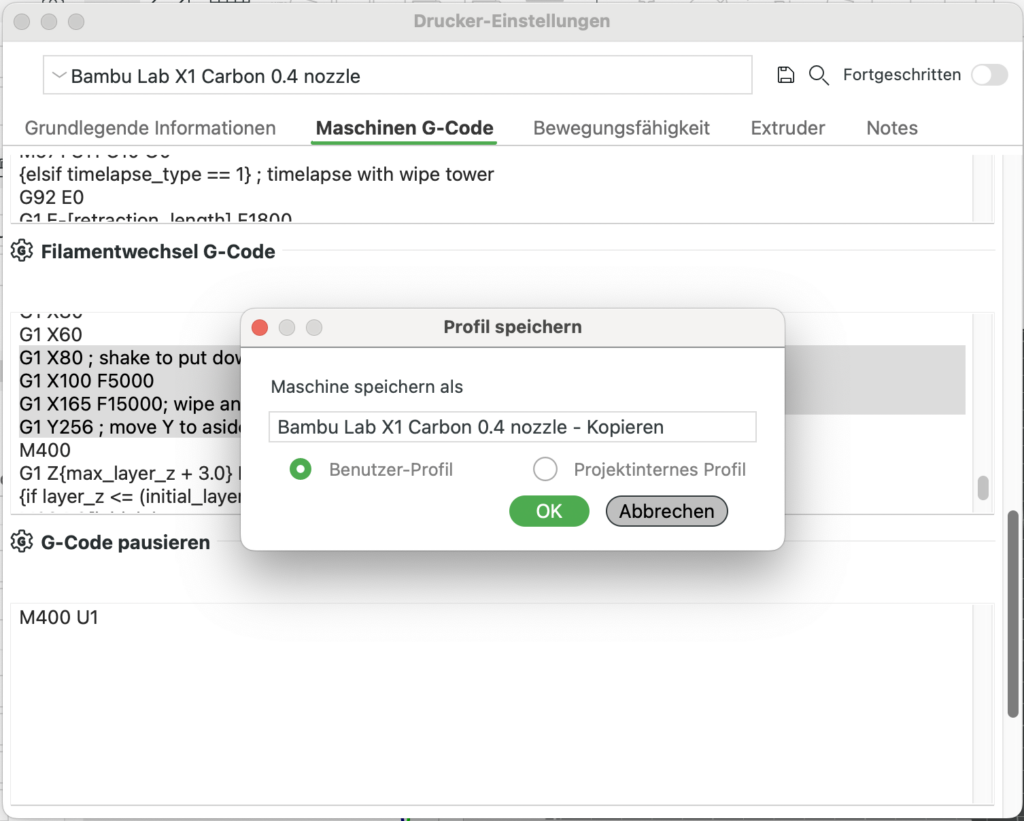

Filamentwechsel G-Code: Suche diese Stelle im G-Code ganz unten

G1 X80 ; shake to put down garbage
G1 X100 F5000
G1 X165 F15000; wipe and shake
G1 Y256 ; move Y to aside, prevent collision
